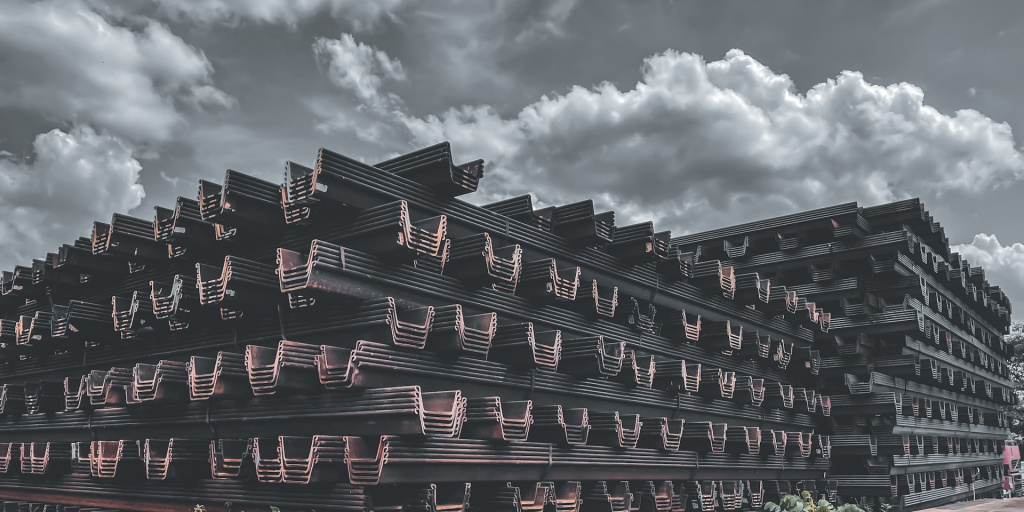

Шпунт Ларсена — это специализированный вид металлопроката, предназначенный для создания сплошных подпорных и ограждающих стенок в грунте. Он представляет собой стальной профиль корытообразной формы с замковыми соединениями по краям. При погружении в грунт отдельные элементы соединяются между собой, образуя герметичную и прочную стену, способную удерживать грунт и воду.
Шпунт получил название по имени норвежского инженера Трюгве Ларсена, который в начале XX века разработал конструкцию для гидротехнических сооружений. Сегодня этот тип металлопроката широко применяется в строительстве, промышленности и инфраструктурных проектах.
Компания «Металлинвест» предлагает шпунт Ларсена различных типоразмеров с отгрузкой по всей территории России. Это позволяет оперативно обеспечивать объекты любого масштаба.
Конструкция и характеристики
Шпунт Ларсена изготавливается методом горячей прокатки или штамповки из конструкционных сталей (Ст3сп, 09Г2С, S355 и др.). Конструкция включает:
- корытообразный профиль с утолщенными стенками;
- замковые соединения по краям, обеспечивающие плотное сцепление свай;
- высокую жесткость на изгиб.
Толщина стенок профиля обычно составляет от 9 до 17 мм, а стандартная длина элементов — от 6 до 18 метров. Это позволяет создавать подпорные стены глубиной более 10–15 метров.
Разные типы шпунта отличаются по ширине профиля, весу и несущей способности:
-
Л4 — универсальный вариант для средних нагрузок;
Л5 — более массивный профиль для гидротехнических сооружений; - Л5УМ — усиленный тип для глубоких котлованов и сложных условий;
- европейские аналоги (VL, GU-профили) — применяются при высоких нагрузках и в морских условиях.
Основные преимущества конструкции — высокая прочность, возможность многократного использования и долговечность (срок службы более 50 лет при защите от коррозии).
В ассортименте «Металлинвест» представлены шпунтовые профили с возможностью дополнительной обработки — резки в размер, антикоррозионного покрытия и подготовки к монтажу.
Основные области применения
Ограждение котлованов
Наиболее распространенная сфера применения — устройство временных и постоянных ограждений котлованов. Шпунт предотвращает обрушение стенок, особенно в песчаных и водонасыщенных грунтах, и защищает строительную площадку от подтопления.
Он активно используется при строительстве:
- фундаментов зданий;
- подземных паркингов;
- тоннелей и метро;
- инженерных коммуникаций.
Монтаж осуществляется методом вибропогружения или забивки, что позволяет быстро сформировать ограждающую стену без масштабных земляных работ.
Гидротехнические сооружения
Благодаря замковым соединениям шпунт Ларсена образует практически водонепроницаемую конструкцию. Это делает его незаменимым при строительстве:
- причалов и пирсов;
- набережных;
- плотин и дамб;
- шлюзов и мостовых опор.
Профили типа Л5 и Л5УМ выдерживают значительное гидростатическое давление и используются в прибрежных и морских проектах.
Берегоукрепление
Шпунтовые стены применяются для укрепления берегов рек, озер и водохранилищ. Они предотвращают эрозию, оползни и подмыв грунта, защищают дороги, коммуникации и здания от разрушения.
Такие конструкции востребованы в регионах с риском паводков и подтоплений.
Промышленные и экологические объекты
Шпунт Ларсена используется при строительстве:
- полигонов ТБО;
- очистных сооружений;
- бункеров и хранилищ сыпучих материалов;
- подземных резервуаров.
Металлические стены предотвращают проникновение загрязняющих веществ в грунтовые воды и обеспечивают надежную изоляцию объектов.
Технология монтажа
Монтаж шпунта выполняется с применением специализированной техники — вибропогружателей или гидравлических молотов. Сначала погружается направляющий элемент, затем последовательно устанавливаются остальные сваи с замковым соединением.
Глубина погружения определяется расчетом и зависит от типа грунта и предполагаемой нагрузки. После завершения строительных работ шпунт может быть извлечен и использован повторно, что делает его экономически выгодным решением.
Проектирование и расчет шпунтовых стен выполняются в соответствии с действующими строительными нормами и учитывают характеристики грунта, давление воды и внешние нагрузки.
Преимущества шпунта Ларсена
По сравнению с альтернативными технологиями (железобетонные стены, буронабивные сваи) шпунт Ларсена обладает рядом преимуществ:
- сокращение сроков строительства;
- снижение объема земляных работ;
- возможность повторного использования;
- универсальность для разных типов грунта;
- высокая прочность и герметичность.
При этом конструкция остается относительно легкой и удобной для транспортировки.
Шпунт Ларсена от «Металлинвест»
Компания «Металлинвест» поставляет шпунт Ларсена различных типов и длины для строительных и инфраструктурных проектов. Продукция соответствует требованиям стандартов и поставляется напрямую от производителей.
Наличие складов в нескольких регионах позволяет оперативно организовать отгрузку и доставку по России и странам СНГ. Специалисты компании помогают подобрать оптимальный тип шпунта с учетом характеристик грунта и условий эксплуатации.
Шпунт Ларсена — это эффективное и проверенное решение для сложных инженерных задач. При грамотном проектировании и выборе качественного металлопроката он обеспечивает надежность и долговечность конструкций на десятилетия.
